يمكن للفريزر الحلزوني تجميد أكبر كمية من المنتجات في أقل مساحة، وهو مناسب بشكل خاص للمنتجات التي تحتاج إلى وقت احتجاز طويل. ويستخدم على نطاق واسع لتجميد جميع أنواع المنتجات المائية واللحوم والدواجن والخضروات والفواكه والمشروبات وغيرها.
| الكمية: | |
|---|---|
إس دي-300
HOWCOOL
1结构及特点/ الهيكل والميزات
1.1 设计特点/ تسليط الضوء على الميزات
أ. 领先的设计与制造经验/ تجربة غنية في التصميم والتصنيع
l باعتبارنا أكبر مصنع للمجمدات بخبرة تزيد عن 30 عامًا، فإننا hلدينا أكثر من 3000 وحدة من الفريزر الحلزوني تعمل في جميع أنحاء العالم.
l تجربة غنية في تطبيق الفريزر الحلزوني، حيث حصلت على حصة تزيد عن 80% سوق حلزوني، وأكثر من 90% من حصة السوق لدى العملاء المتميزين.من خلال استيعاب أفكار التصميم الأكثر تقدمًا من خلال التعاون مع فريق Northfield، فإننا نلبي المتطلبات الصارمة لجميع درجات العملاء.
ب. 满足食品卫生要求/النظافة
l تصميم صحي للفريزر المفتوح، ومنطقة تغطية صحية قصوى.
l سهولة الوصول إلى كل جزء من الهيكل للفحص والتنظيف و صيانة.الميزانين مجهز بفريزر حلزوني كبير لسهولة الوصول إليه.
l أرضية مائلة معزولة، هيكل من الفولاذ المقاوم للصدأ ملحوم بالكامل.طلِق الصرف وسهولة التنظيف.
l يغطي نظام التنظيف CIP (التنظيف في المكان) جميع المناطق داخل الحلزون بناء.يحتوي النظام على خيارات متعددة في أوضاع التنظيف.بالمقارنة مع نظام التنظيف التقليدي، فهو يقلل من استهلاك المياه ويضمن فترة زمنية أطول للتنظيف.
l تصميم مبخر عالي النظافة لسهولة إزالة الجليد والتنظيف التشغيل ويحسن سلامة الأغذية.
l التحكم الآلي في النظام مع أجهزة حماية السلامة، مما يضمن سلامة العاملين.
ج. 稳定的性能/ أداء موثوق
l تم تصميم وتصنيع الأجزاء الرئيسية بواسطة ميدان نانتونغ.مستورد تضمن المرافق دقة الجزء واستقرار الفريزر الكامل المجمع.
l يشكل مخفض ومحركات SEW توترًا منخفضًا متسلسلًا وموثوقًا نظام القيادة.
l حزام حلزوني من الفولاذ المقاوم للصدأ عالي الجودة بدرجة الطعام، يضمن ثبات التشغيل.
l يوفر التحكم المتزامن المتقدم للفريزر تشغيلًا ثابتًا لفترة طويلة دون توقف وخدمة.
l تستخدم الأجزاء الأخرى علامات تجارية رائدة في الصناعة لتكون موثوقة نظام الفريزر كله.
د. 节能高效/ الكفاءة وتوفير الطاقة
l تصميم مبخر متطور مع أنبوب تبخير من الفولاذ المقاوم للصدأ و تصميم زعانف كبيرة فريد من نوعه من سبائك الألومنيوم.كفاءة نقل الحرارة أعلى بكثير من التصميم العادي.
l تم تجهيز المراوح المحورية ذات الضغط العالي ونظام إزالة الجليد المتسلسل مع المبخرات.وقت توقف أقل أثناء الإنتاج واستهلاك المياه لإزالة الجليد.
l يعمل نظام إزالة الجليد ADF Air على تقليل وقت التوقف عن العمل بشكل كبير مع توفير الوقت الطاقة والتكلفة.
l تدفق الهواء الأفقي في قناة التدفق الفريدة: استهلاك أقل للطاقة，فعال نقل الحرارة وحتى درجة حرارة المنتج.
l ضغط هواء متوازن داخل الهيكل، وفقدان أقل للبرودة عند نهاية التغذية.
2.2 هذا هو السبب وراء ذلك/ ميزات الهيكل
أ. شكرا لك/ تصميم وهيكل الفريزر المفتوح
l تصميم الفريزر المفتوح بهيكل من الفولاذ المقاوم للصدأ، ومنطقة منتجات النظافة.
l الدعم الهيكلي مصنوع من الفولاذ المقاوم للصدأ الملحوم بالكامل، ويمنع الزيوت والأوساخ الخ من البقاء على السطح.
l يقف ملحومًا بالكامل على الأرض، مما يقلل من قدر النظافة.
ب. هناك حاجة إلى المزيد من المعلومات/ الضميمة والأرضية
l حاوية مجمعة بشكل سلس، مع ميزة عزل جيدة و يضمن النظافة.
l لوح شطيرة من الفولاذ المقاوم للصدأ، مصنوع من مادة PU عالية الكثافة من HUNTSMAN رغوي (45 كجم/م³).سماكة اللوح 125 ملم مناسبة لعزل الفريزر.
l لوحة شطيرة PU تمت معالجتها بواسطة خط رغوة PU الإيطالي والفولاذ المقاوم للصدأ في الولايات المتحدة خط تشكيل صفائح الفولاذ.جودة عالية مضمونة.
l سيتم وضع إطار مرتفع من الفولاذ المقاوم للصدأ أسفل المبرد كحاجز هواء بين المبرد والأرضية الخرسانية.الاستثمار في مقاومة البرد يمكن حفظ الأساس بالإطار الأساسي.
l تصميم الأرضية المنحدرة مع تصريف فعال، يضمن تنظيفًا أسرع وأقل وقت التوقف ونظافة الطعام.
ج. 蒸发器/ المبخر
l يوفر تصميم المبخر الفعال مع معدل نقل الحرارة العالي قدرًا أكبر قدرة التجميد مع توفير مساحة بصمة المصنع القيمة.
l توفر المراوح والمحركات المحورية ذات الضغط العالي الأمثل إنتاجًا أقصى القدرة مع أدنى استهلاك للطاقة.سرعة الهواء الأمثل من خلال المبخر.
l تصميم زعانف كبير فريد من نوعه من سبائك الألومنيوم.
أنبوب: φ25*2.2 مللي متر
سمك الزعنفة: 0.4 ملم
شفة: 10 ملم
l تصميم حجم المبخر الفائض، يضمن تشغيل الفريزر أثناء إزالة الجليد الفردي للمبخر.التعامل مع وردية واحدة - 7 أيام التشغيل دون التوقف لتذويب الجليد.
د. شكرا جزيلا/ يقود
l تطبيق تكنولوجيا التحكم المتزامن المتقدمة.حجم السلسلة تقريبي لقطر القفص يدفع النظام.انخفاض التوتر للسلسلة ويضمن قيادة ثابتة وموثوقة.
l تجربة غنية في تصنيع قفص القيادة الصلب تضمن موثوقية تركيب وتشغيل النظام.يتكون عمود القيادة للقفص من ثلاثة أقسام من الأعلى إلى الأسفل لتسهيل الصيانة.
l تم تجهيز سائقي SEW.الوصول إلى الأرضية إلى المخفض والمحرك والسلسلة.
l مختومة بالكامل بغطاء من الفولاذ المقاوم للصدأ، ضد البيئة القاسية لنظافة أفضل، مع سهولة الخدمة أو التنظيف.
l ناقل الحزام البلاستيكي الموثوق به.
l يتم استخدام مواد التشحيم الغذائية، ومنع المواد الغذائية والمعدات من التلوث.

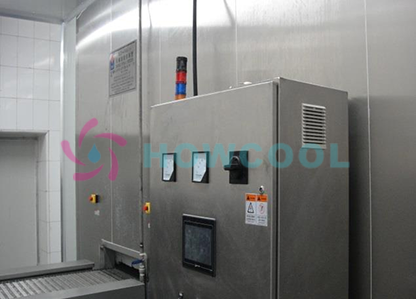

ه. 电气控制/ تحكم ذكي وموثوق
l إن تأجير عنصر التحكم من شنايدر وما إلى ذلك يضمن الجودة والدقة من السيطرة.
l يلتقي صندوق التبديل المستورد من الفولاذ المقاوم للصدأ والعناصر الكهربائية الأخرى المعيار الدولي NEMA-4 (IP55).
l سخان تلقائي مجهز داخل صندوق التبديل، يمنع العناصر من الرطوبة والصقيع ويطيل عمر الخدمة.
l PLC مع واجهة المشغل: تسجيل بيانات شاشة اللمس وجهاز التحكم عن بعد خيارات التحكم：سيمينس
l نظام إنذار كامل بما في ذلك مفتاح الحد ومفتاح الاقتراب والباب المفتاح المغناطيسي وما إلى ذلك، يضمن سلامة المشغل والمعدات.
F. CIP شكرا لك/ نظام التنظيف في المكان(الاسم.)/ خياري）
l يقوم النظام بتنظيف الهيكل الداخلي بالكامل بالماء و المطهرات لتلبية متطلبات النظافة لتجهيز الأغذية.
l يتم تجفيف الهواء المضغوط وتصفيته، ثم يدخل إلى خزان الهواء.عن طريق الفتح والإغلاق من صمامات الملف اللولبي، يدخل الهواء المضغوط إلى الفوهات.
l يتحرك نظام ADF بشكل مستمر لتغطية المبخر بالكامل، وفقا للوضع المحدد.
l تقوم الفوهات بطرد الهواء عالي الضغط بشكل متقطع أثناء التحرك، ثم تهب بعيدًا
l تحافظ عملية إزالة الجليد في الدوائر على تدفق الهواء بين الزعانف بسلاسة وسلاسة يضمن أفضل تأثير للتبادل الحراري للمبخر.
l سيؤدي تطبيق نظام ADF إلى إطالة وقت التشغيل وأقل التوقف بسبب عملية إزالة الجليد.وبالتالي يتم تقليل تكلفة الإنتاج. سطح SUSU304.
ح. 气流组织/ تدفق الهواء
l تدفق الهواء الأفقي: يضمن كثافة أعلى للمنتجات وحرارة أكثر كفاءة نقل مع انخفاض استهلاك الطاقة.
l قناة تدفق الهواء الحلقي: أفضل تدفق للهواء ويضمن المنتج المتساوي درجة حرارة.
l ضغط هواء متوازن داخل الهيكل، وفقدان أقل للبرودة عند نهاية التغذية.
نموذج | قدرة التجميد السريع | استهلاك التبريد | قوة | الابعاد الكلية | عرض الحزام الشبكي |
كجم/ساعة | كيلوواط | كيلوواط | m | m | |
SD100 | 100 | 16.5 | 3.4 | 6.9*1.4*2.1 | 1 |
SD150 | 150 | 23 | 3.5 | 8.0*1.7*2.1 | 1.3 |
SD300 | 300 | 46 | 5.15 | 11.2*2.3*2.3 | 1.8 |
SD500 | 500 | 77 | 10.3 | 11.4*3.0*2.5 | 2.5 |
SD800 | 800 | 123 | 13.5 | 17.2*3.0*2.3 | 2.5 |
SD1000 | 1000 | 155 | 14.2 | 18.5*3.0*2.5 | 2.5 |
SD1500 | 1500 | 230 | 20.2 | 26.4*3.0*2.5 | 2.5 |
SD2000 | 2000 | 310 | 28.6 | 29.2*3.5*2.5 | 3 |
